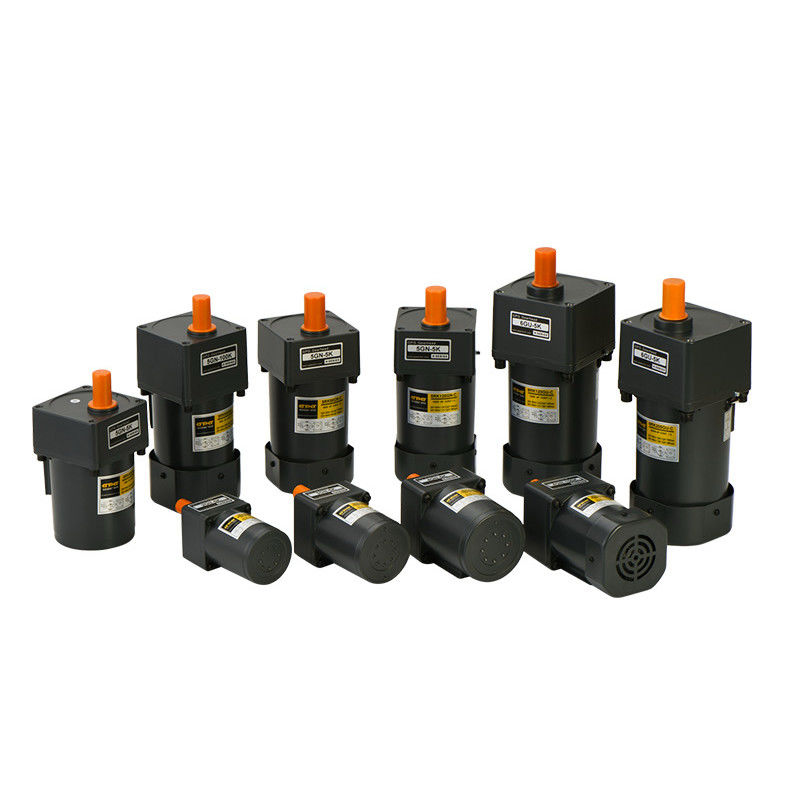

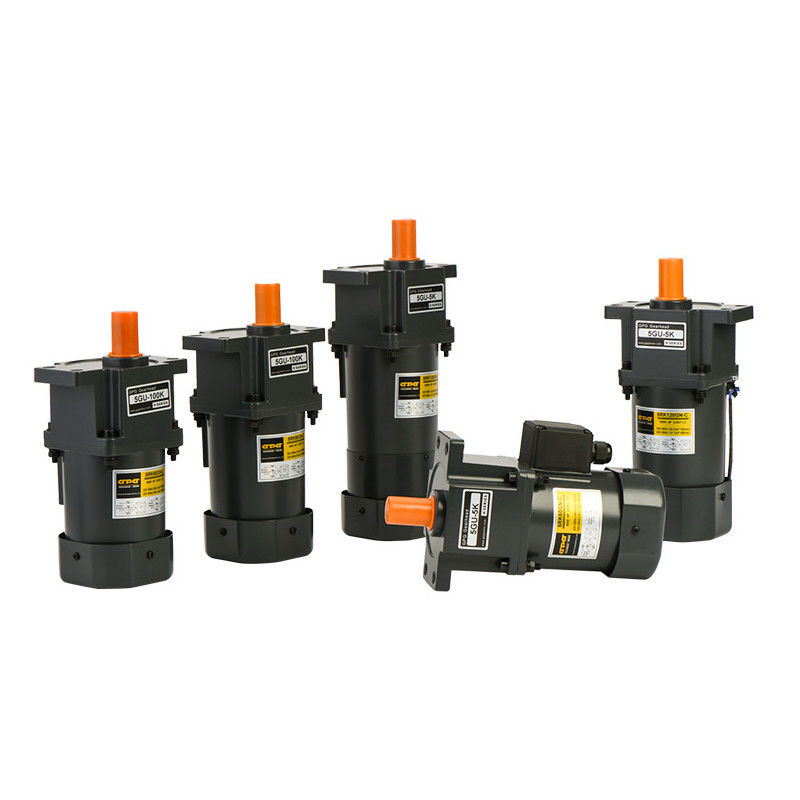

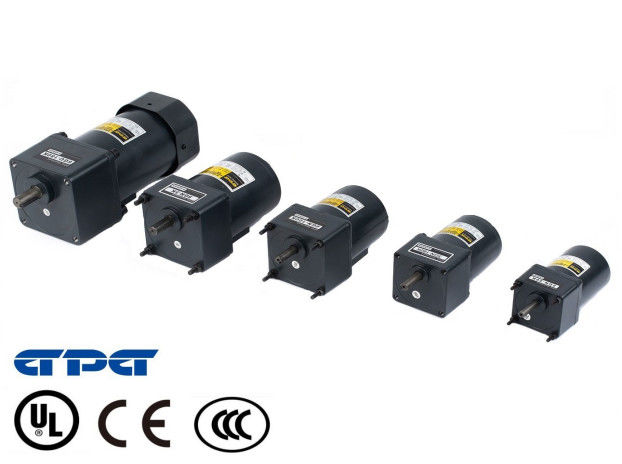

SELEÇÃO DO MOTOR ELÉTRICO SEM-FIM PEQUENO DO MOTOR IK RK DA ENGRENAGEM DA C.A. DO MICRO

SIGNIFICADO PADRÃO DO CÓDIGO DE GPG

①Tipo de Shell - 2 meios 60mm, 3 meios 70mm, 4 meios 80mm, 5 meios 90mm, 6 meios 100mm (o diâmetro do escudo do motor)

②o tipo código IK do motor significa o motor de indução (nota: o motor da fase monofásica tem o fio 4 principal, todos os motores trifásicos é indução

o motor, motor de 60mm não tem o tipo da indução,), RK significa o motor reversível (o motor da fase monofásica tem o fio 3 principal)

③meios 6W do código 6 do poder do motor, 15 meios 15W, 20means 20W, 25 meios 25W, 40 meios 40W, ...... 200 meios 200W

④o tipo código do controle de velocidade com R significa o tipo do controle de velocidade, sem R significa velocidade fixa

⑤o código GN do eixo do motor significa o eixo do dente, A1 significa o eixo circular com cara lisa, A2 significa o eixo circular com entalhe chave

⑥o código A da tensão significa 110V, meios 220V de C, meios 3ph220V de S, S3 meios 3ph380V, SS3 significa 3ph220V/380V

⑦O código L da caixa de terminal significa o fio principal 450mm, TT significa a caixa terminal com bloco de terminais, TC significa a caixa terminal com capacitor para dentro

⑧o sentido A da T-caixa/leadwire significa à esquerda do eixo, B significa para baixo do eixo, C significa certo do eixo, D significa em cima do eixo, considera da vista do eixo,

o sentido do defeito é B, considera o acessório

⑨Leadwire do sentido U da T-caixa: acima de D: abaixo de L: R esquerdo: certo, veja da vista dianteira da caixa terminal, sentido do defeito é D, See uniu

⑩O código térmico P do protetor significa o protetor térmico, sem meios sem protetor térmico

⑪o ventilador que de refrigeração o código F significa o ventilador de refrigeração, sem meios sem ventilador de refrigeração, M significa com freio do ímã, FM significa com freio do ímã e

ventilador de refrigeração

⑫tipo meios da caixa de engrenagens do código 2 60mm, 3 meios 70mm, 4 meios 80mm, 5 meios 90mm, 6 meios 104mm (a flange do escudo quadrado da caixa de engrenagens)

⑬o tipo código GN da flange da caixa de engrenagens significa o tipo quadrado caixa de engrenagens, GS significa o tipo caixa de engrenagens da flange da orelha

⑭código 3,5,6,7.5 da relação da velocidade, 10,12.5, 15,18,20,25,30,36,40,50,60,75,90,100,120,150,180,200,250,300,500,750

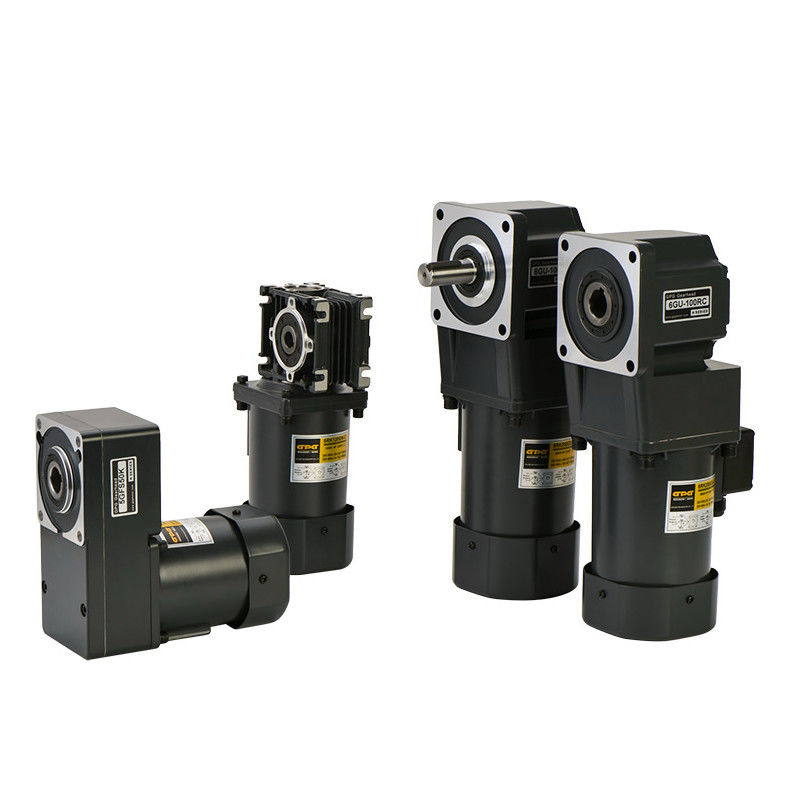

⑮carregar o tipo código K significa o rolamento de esferas padrão, RT significa o eixo contínuo do ângulo direito, RC significa o eixo da cavidade do ângulo direito

⑯o código G8 do diâmetro do eixo significa o eixo do diâmetro de 8mm, G10 significa o eixo do diâmetro de 10mm, G12 significa o eixo do diâmetro de 12mm, G15 significa o eixo do diâmetro de 15mm

⑰o código L do parafuso da conexão significa o furo do parafuso, T significa através do tipo do furo

⑱o código chave K3 do entalhe significa 3*3*18mm, K4 significa que 4*4*25 a chave K5 significa 5*5*25 a chave, F1 significa face1*25 liso, F2 significa a cara lisa 1*20

Nota

Especificações para a referência somente.

A dimensão do eixo e as especificações (tensão, torque, velocidade, etc.) podem ser personalizadas.
